От накрутки к плате: эволюция моей умной метеостанции на ESP32

Если коротко, то накрутка проводов на контакт мне очень нравится, если один два модуля надо подключить. Но когда много модулей датчиков экран и т.д., то надо разрабатывать схему укладки, чтобы не запутаться в в клубке проводов. Мне лень и я решил сделать тот же клубок проводов только на плате с помощью пайки )

Когда-то, в далёкие времена аналоговой электроники (ну, или хотя бы в 60-х), инженеры NASA собирали бортовые компьютеры «Аполлона» методом накрутки проводов. Тонкие жилы (часто 30 AWG — это 0.25 мм!) наматывались на специальные штырьки без пайки, и это работало — надёжно, быстро и даже в космосе.

Я тоже начал так. У меня есть инструмент, провод есть, датчики — тоже. ESP32, MiCS-6814, GY-68 (BMP280 + компас), MH-Z19B, GP2Y1010AU0F, CJMCU-6814, ZE08-CH2O… Всё это подключалось к ESP32 по UART, I²C и паре GPIO. Питание — от USB, данные — по Wi-Fi на мой собственный MQTT-брокер, а дальше — в самописную IoT-панель на PHP.

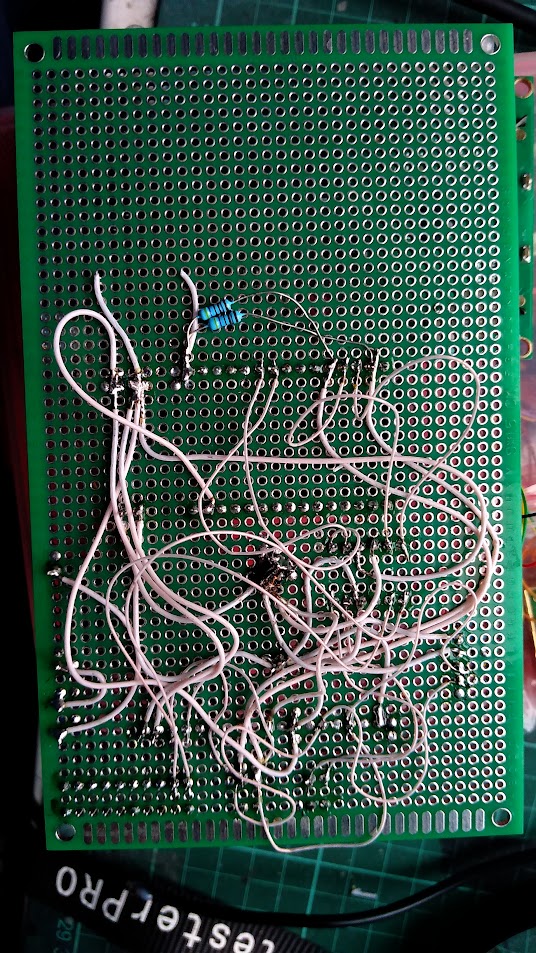

Сначала было круто. Быстро, наглядно, «как настоящие инженеры». Но когда датчиков стало больше пяти, пространство вокруг ESP32 превратилось в сети Кощея Бессмертного — провода переплетались, контакты терялись, а переподключить что-то стало задачей уровня «разминировать бомбу с завязанными глазами».

Пришлось переходить на плату

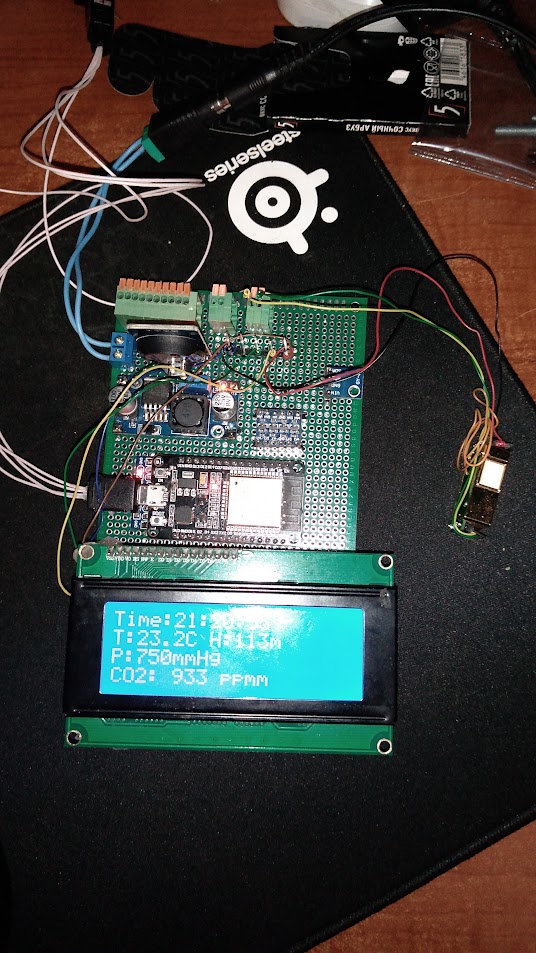

Когда я понял, что каждое новое подключение требует 15 минут распутывания, я взял KiCad, нарисовал схему и развел полуплату. Половину датчиков уже припаял — аккуратно, компактно, без лишних перемычек. Остальное — в ближайшие выходные.

Что за метеостанция получается?

Это не просто «температура и влажность». Это полноценная станция мониторинга среды:

• MiCS-6814 / CJMCU-6814 — трёхкомпонентный газовый сенсор (CO, NO₂, NH₃)
• ZE08-CH2O — формальдегид в воздухе (да, у меня дома не лаборатория, но всё же)
• GP2Y1010AU0F — датчик пыли (PM)
• MH-Z19B — CO₂
• GY-68 — давление, температура, магнитное поле
• И, конечно, Wi-Fi-модуль ESP32, который раз в час отправляет всё это в мою IoT-систему

Пока данные отображаются на простом 4-строчном LCD. Но недавно приехала посылка — E-Ink дисплей. Планирую сделать отдельную «умную табличку»: ESP32 будет раз в час подключаться к моему серверу, забирать актуальные данные (улица, дом, качество воздуха) и отображать их на E-Ink.

Почему E-Ink? Потому что статичное изображение не жрёт батарейку. Такая панелька может висеть на стене месяцами — и только мигать при обновлении.

Вывод

Накрутка — это круто. Это история, это харизма, это «я сам, без платы». Но когда проект растёт, порядок побеждает хаос. Даже если ты не в NASA, а просто хочешь знать, сколько у тебя в доме формальдегида.

А теперь — пойду есть. А вы — делайте платы. Или не делайте. Но знайте: однажды провода вас съедят.

---
