Купил Raspberry Pi 5, вставил в корпус, подключил блок питания — а она не включается. Светодиод не горит, экран не показывает, а ты уже думаешь, что сломал плату. Не паникуй. Ты не один такой. Проблема не в тебе — проблема в Type-C.
О чём речь?
Раньше, на старых Raspberry Pi, можно было взять любой блок питания 5 В и подключить через micro-USB — и всё работало. Но с Pi 5 всё изменилось. Теперь она не просто берёт питание — она договаривается о нём.
Что изменилось в Pi 5?
- Вход питания — только USB Type-C.
- Требуется поддержка USB Power Delivery (PD).
- Нужен резистор 5.1 кОм на линии CC1.
- Без "согласования" — плата не включается, даже если напряжение есть.
Да, Pi 5 может не включиться даже от хорошего БП 5 В / 6 А, если кабель или разъём не поддерживают PD.
Почему "просто припаять провода" — не работает?
Многие думают: "Вот VBUS и GND — припаял, и пошёл дальше". Но Pi 5 смотрит на линию CC (Configuration Channel). Если там нет правильного резистора (5.1 кОм к земле), она считает, что источник ненадёжный — и игнорирует его.
Это как постучаться в дверь, но не назвать пароль — тебя просто не впустят, даже если ты с пиццей.
Что делать?
Вариант 1: Купи нормальный кабель
Возьми USB-C кабель, поддерживающий 5 А и E-Marking. Например:
- UGREEN 5A
- Anker PowerLine III
- Официальный кабель от Raspberry Pi
Не берите дешёвые кабели за 100 рублей — они часто не передают PD-сигнал.
Вариант 2: Используй PD-модуль
Если хочешь паять — купи модуль-эмулятор PD, например:
- XTRA USB-C PD Load Module
- LDR5001

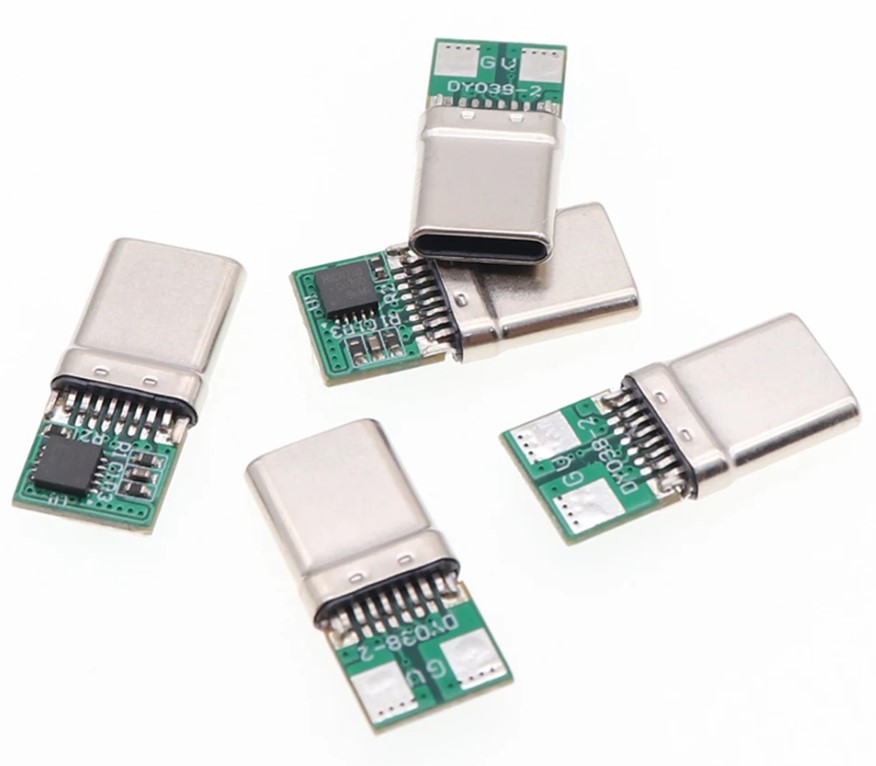

- HBXINTAO Адаптер USB C 3.1 разъем для пайки - я такой купил
Подключаешь 5 В — он сам говорит Pi 5: "Я — хороший источник". Просто, надёжно, без головной боли.
Вариант 3: Официальный блок питания
Хочешь спать спокойно? Купи официальный БП Raspberry Pi 5 (27 Вт). Он работает с первого раза и не глючит.
Чего НЕЛЬЗЯ делать
- Подавать 5 В на пины GPIO — это может сжечь плату.
- Использовать DC-джек или micro-USB — Pi 5 их не имеет.
- Пытаться "воткнуть и посмотреть" с китайским кабелем — шанс, что не заработает, 90%.
Вывод
Raspberry Pi 5 — не просто "компьютер на кредитке". Это устройство с умным питанием. Чтобы оно работало, нужно:
- 5 В / 5 А (минимум)
- Кабель или модуль с поддержкой USB PD
- Резистор 5.1 кОм на CC1 — или чип, который это делает за тебя
Вообщем либо паять либо купить готовый на алиекспресс типо HBXINTAO Адаптер USB C 3.1 разъем для пайки именно 5 вольт. Точно не скажу, но пару заказал попробую. там уже готовый резистор и чип повер деливери. как работает не наю сам первый раз делаю (работает отлично, рекомендую)
